led灯珠8505 led灯珠型号怎么区分

发布时间:2022-09-22 12:20:51 | 浏览次数:


大家好我是小编灯漂亮今天我们来介绍led灯珠8505 led灯珠型号怎么区分的问题,以下就是灯漂亮对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导航:

led灯珠型号很多种如何快速区分

1、直插led灯珠:红光,绿光,蓝光,橙光,普绿光,翠绿光,紫光和白光,单色,双色,和三色直插Led灯珠。

2、贴片led灯珠:0402灯珠,0603灯珠、0805灯珠、1206灯珠、2016灯珠、3014灯珠、3528灯珠、3020灯珠、3030灯珠、3535灯珠、2835灯珠、5050灯珠、5630灯珠、5730灯珠、7020灯珠、7030灯珠等型号。

3、大功率Led灯珠: 1w大功率灯珠,3w大功率灯珠,5w大功率灯珠,10w大功率灯珠,20w大功率灯珠,40w大功率灯珠,50w大功率灯珠,80w大功率灯珠,100w大功率灯珠和200w大功率等型号。

4、cob led灯珠包括3w,5w,7w,10w,15w ,20w , 30w , 40w , 50w , 60w等多种功率和型号。

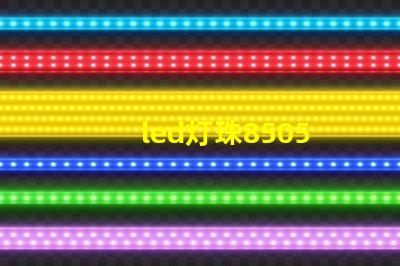

led灯珠8505

led灯珠型号和区别

LED灯珠的型号太多了,有直插和贴片式的,还有大功率灯珠,灯珠电流从几十毫安到几安的都有,电压就比较一致,大多都在三点几伏。没办法一概而论。

粗略说,按封装分为直插、贴片、食人鱼 按功率说分为大、中、小功率

大功率白光LED(比如CREE的XML-T6)单颗功率已经达到10W,电压3.3v电流3A, 小功率红光LED(比如常见的5MM直插)电压2v,电流15毫安

如果实在找不到元件型号,可以按照光色推断工作电压:

红光1.82.2v

黄光2.02.4v

绿光2.22.8v

蓝光和白光2.83.5v

贴片封装为0805、1206等小功率管,工作电流一般为10毫安,但也有例外

贴片封装为3014、3528、3535等小功率管,工作电流一般为2050毫安,但也有例外

贴片封装为5050、5060、5630等中功率管,工作电流一般为50150毫安,但也有例外

大功率LED全是贴片封装,各公司不同品牌不同系列参数有很大不同但标称1W的一般工作电流都是350mA

小功率的直插式LED灯珠

一般都是按直径分型号的,3mm 4mm 5mm 8mm 10mm 12mm

不论直径大小,其工作电压和工作电流都是一样的

颜色分:红光 黄光 1.7--2.1V

白光 蓝光 暖白光 粉红光 紫色光 2.8--3.6V

绿光2.6--3.4V

LED灯珠有多种规格

1、0.06W的,电压是2.5-3.5V,电流是20mA。

2、0.5W的,电压是2.5-3.77V,电流是150mA。

3、1W的,电压是2.79-3.99V,电流是350mA。

4、3W的,电压是3.05-4.47V,电流是700mA。

5、5W的,电压是3.16-4.88V,电流是1000mA。

灯珠1W的电流:320-350mA ,选驱动一般是选300mA电流的,芯片大小30mil 、35mil、 40mil、 45mil 。

灯珠3W的电流:700mA ,驱动一般600mA ,芯片大小45mil 。

1W 3W电压都在3.0-3.6V之间 ,好点的3.2-3.4V 。

至于5W的单颗我们公司目前还没有生产,所以具体参数我了解的也不清楚,芯片一般是50mil以上的。

一般用作照明用的LED灯珠由0.5w-5w的都有, 工作电压在3-3.2V左右。

白光LED1瓦灯珠参数是多少,我们一般设计是3.6---4.2V,0.2---0.3A.现在还有很多15W的灯珠,你可以参考一下.如cree mce,cree t6.

电压:3.2-3.6v,电流300-350ma,光通量:100-120流明,色温:白光6000-7000K

区别LED灯珠的方法如下:

1.看亮度,即在350mA的驱动电流,电压在3.0-3.6V之间的时候的亮度是多少,越高越好。

2.看芯片品牌及大小,品牌有NICHIA、CREE、普瑞、旭明、晶元、新世纪等,越靠前越好,芯片越大越好。

3.看分BIN,即色温分区和电压分BIN,越细越好。

4.看衰减,需要做老化测试,光衰越小越好。

5.看实际的应用,如比:市场有合适且价格便宜的透镜、铝基板,就好,透镜、铝基板需要开模就会投入大一些,1W大功率, 电流:350ma ,电压:2.8-4.0V 亮度:80-130LM色温:3000-12000K

LED灯珠怎么看型号和尺寸

LED灯珠怎么看型号和尺寸LED贴片常见灯珠规格型号和参数0603、0805、1210、3528、5050都是指LED灯带上常使用的发光元器件----LED的尺寸大小(英制/公制)叫法,例如0603指的是长度为0.06英寸,宽度为0.03英寸。但是要注意3528和5050单位是公制。下面是这些规格的详细介绍: 0603:换算为公制是1608,即表示LED元件的长度是1.6mm,宽度是0.8mm。行业简称1608,英制叫法是0603. 0805:换算为公制是2012,即表示LED元件的长度是2.0mm,宽度是1.2mm.行业简称2112,英制叫法是0805. 1210:换算为公制是3528,即表示LED元件的长度是3.5mm,宽度是2.8mm。行业简称3528,英制叫法是1210. 3528:这是公制叫法,即表示LED元件的长度是3.5mm,宽度是2.8mm。行业简称3528.5050:这是公制叫法,即表示LED元件的长度是5.0mm,宽度是5.0mm。行业简称5050.目前大多数厂商生产的贴片型灯条采用的都以3528和5050以及3535和5630的居多,也有很多把3528和5050和3535等贴片led用在汽车照明上的。更多的贴片led详细规格,或者产品规格书等请咨询天成的客服人员索取。

led灯珠型号很多种如何快速区分

1、直插led灯珠:红光,绿光,蓝光,橙光,普绿光,翠绿光,紫光和白光,单色,双色,和三色直插Led灯珠。

2、贴片led灯珠:0402灯珠,0603灯珠、0805灯珠、1206灯珠、2016灯珠、3014灯珠、3528灯珠、3020灯珠、3030灯珠、3535灯珠、2835灯珠、5050灯珠、5630灯珠、5730灯珠、7020灯珠、7030灯珠等型号。

3、大功率Led灯珠: 1w大功率灯珠,3w大功率灯珠,5w大功率灯珠,10w大功率灯珠,20w大功率灯珠,40w大功率灯珠,50w大功率灯珠,80w大功率灯珠,100w大功率灯珠和200w大功率等型号。

4、cob led灯珠包括3w,5w,7w,10w,15w ,20w , 30w , 40w , 50w , 60w等多种功率和型号。

led灯珠型号很多种如何快速区分

1、直插led灯珠:红光,绿光,蓝光,橙光,普绿光,翠绿光,紫光和白光,单色,双色,和三色直插Led灯珠。

2、贴片led灯珠:0402灯珠,0603灯珠、0805灯珠、1206灯珠、2016灯珠、3014灯珠、3528灯珠、3020灯珠、3030灯珠、3535灯珠、2835灯珠、5050灯珠、5630灯珠、5730灯珠、7020灯珠、7030灯珠等型号。

3、大功率Led灯珠: 1w大功率灯珠,3w大功率灯珠,5w大功率灯珠,10w大功率灯珠,20w大功率灯珠,40w大功率灯珠,50w大功率灯珠,80w大功率灯珠,100w大功率灯珠和200w大功率等型号。

4、cob led灯珠包括3w,5w,7w,10w,15w ,20w , 30w , 40w , 50w , 60w等多种功率和型号。

以上就是天成小编对于led灯珠8505 led灯珠型号怎么区分问题和相关问题的解答了,希望对你有用 【责任编辑:灯漂亮】
